Чому потрібні 4-жильні броньовані алюмінієві кабелі

Резюме: У розширенні промислових інженерних мереж, мережах колекторів сонячних електростанцій і розподільних мережах комерційних будівель баланс між довговічністю прямого закладання та жорсткими бюджетами закупівель є ключовим інженерним пріоритетом. 4-жильні броньовані алюмінієві силові кабелі (серія YJLV22 / 0,6/1кВ) служать високонадійним рішенням для передачі вторинних мереж низької напруги. У цій технічній статті аналізується багатошаровий дизайн, механіка броні з подвійної сталевої стрічки та економічні переваги, які роблять 4-жильні алюмінієві силові кабелі найкращим вибором для міжнародних інфраструктурних тендерів.

Зміст

вступ

Структурна архітектура 4-жильних броньованих алюмінієвих кабелів

Броня з подвійної сталевої стрічки: охорона утиліти прямого поховання

4-ядерний дизайн: оптимізоване трифазне живлення низької напруги

Переваги вартості багатожильних алюмінієвих провідників

Основні сценарії застосування в регіональних електромережах

Налаштування безпосередньо на заводі та безпека джерел

вступ

Підземні низьковольтні лінії електропередач піддаються великим фізичним навантаженням. Підземні траншеї піддають неброньовані кабелі впливу руху ґрунту, сил ущільнення, гострих країв каміння та можливого вторгнення гризунів. Крім того, використання мідних провідників на довгих ділянках розподілу значно збільшує витрати на сировину та транспортні витрати.

Щоб вирішити ці перешкоди встановлення, Taitong Cable виробляє 4-жильні алюмінієві армовані сталевими стрічковими кабелями преміум-класу 0,6/1 кВ. Завдяки поєднанню багатожильних алюмінієвих провідників високої провідності з надійною подвійною армованою сталевою стрічкою наші кабелі забезпечують надійну механічну міцність і безперервну подачу електроенергії для глобальних комунальних підрядників.

Структурна архітектура 4-жильних броньованих алюмінієвих кабелів

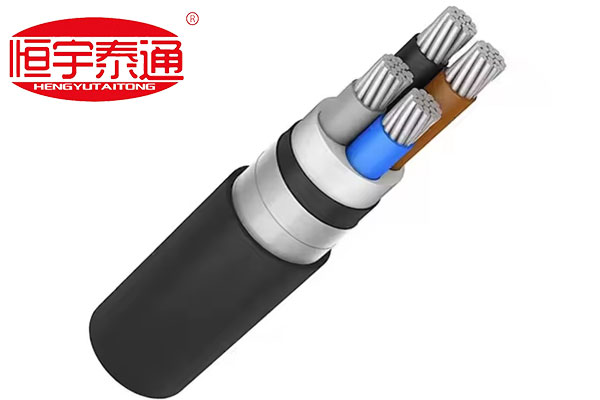

Детальний огляд поперечного перерізу 4-жильного броньованого алюмінієвого кабелю живлення ілюструє його багатошарову конструкцію, розроблену для важких підземних умов:

Ущільнені багатожильні алюмінієві провідники: виготовлені з електричних алюмінієвих проводів високої чистоти, щільно скручених до меншого діаметру кабелю, забезпечуючи оптимальну електропровідність.

Ізоляція XLPE/PVC із кольоровим кодуванням:Ізоляція фази з кольоровим кодуванням (наприклад, коричнева, синя, чорна, сіра) забезпечує точну ідентифікацію фази та спрощене підключення клем під час встановлення на місці.

Екструдована внутрішня підстилка:Гладкий внутрішній шар захисної подушки, обгорнутий поверх зібраного пучка сердечника, щоб запобігти пошкодженню броні тертям.

Броня з подвійної сталевої стрічки (DSTA):Гвинтові сталеві броньові стрічки, що перекриваються, надійно обгорнуті навколо внутрішньої підкладки, поглинаючи сильні зовнішні удари та радіальний тиск.

Водостійка зовнішня оболонка:Надміцна зовнішня оболонка з ПВХ або ПЕ, стабілізована під дією ультрафіолетових променів, стійка до вологи ґрунту, кислотної корозії та стирання поверхні.

Броня з подвійної сталевої стрічки: охорона утиліти прямого поховання

Чому консультанти проекту та підрядники EPC вказують подвійну сталеву стрічкову броню (DSTA) для підземних кабельних установок?

1. Сумісність із прямим похованням:Броньовані кабелі усувають потребу в дорогих зовнішніх ПВХ або бетонних трубах, дозволяючи прямий монтаж у відкриті земляні траншеї та знижуючи загальні витрати на цивільне будівництво.

2. Надзвичайна стійкість до руйнування та удару:Осідання надр і важкі транспортні засоби, що проїжджають над головою, застосовують безперервну вертикальну силу. Подвійні сталеві стрічки захищають внутрішні провідники від деформації та фізичного проколу.

3. Захист від підземних шкідників:Гризуни та риючі шкідники часто прогризають м’які зовнішні полімери. Шар сталевої стрічки створює непроникний фізичний бар'єр, який продовжує термін служби лінії понад 30 років.

4-ядерний дизайн: оптимізоване трифазне живлення низької напруги

4-жильна конфігурація спеціально розроблена для трифазних чотирьохпровідних розподільних мереж (3 Ph+N):

Збалансований розподіл фаз:Розміщує три фазні провідники разом із повнорозмірним нейтральним провідником в одному кабельному пучку.

Спрощений макет:Зменшує трудомісткість укладання кабелю та потреби в просторі для кабельних лотків порівняно з прокладанням кількох одножильних кабелів.

Переваги вартості багатожильних алюмінієвих провідників

Ціни на сировину значно впливають на життєздатність інфраструктури. Використання багатожильних алюмінієвих провідників замість мідних дає очевидні економічні вигоди:

Значна економія капіталу:Алюміній забезпечує чудову пропускну здатність за невелику частку вартості матеріалів, ніж мідь, що дозволяє підрядникам розширювати бюджети проектів на більші відстані.

Зменшена транспортна вага:Легкість алюмінію спрощує витягування кабельних лотків, скорочує робочі години монтажу та оптимізує завантаження контейнерів для закордонних перевезень.

Основні сценарії застосування в регіональних електромережах

Завдяки довговічності конструкції та високій економічній ефективності 4-жильні броньовані алюмінієві лінії Taitong Cable широко представлені на глобальних тендерах:

Мережі збору сонячних та вітрових електростанцій:Транспортування низьковольтної енергії змінного струму від підвищувальних трансформаторів до головних розподільних вузлів через розгалужені сонячні поля.

Промислові та комерційні комплекси:Прокладання підземних магістральних фідерів, що з’єднують головні трансформатори мережі з заводськими розподільними панелями.

Тендери на розширення приміської мережі:Заміна тендітних повітряних ліній на підземні броньовані мережі, щоб запобігти відключенню електроенергії, пов’язаному з погодними умовами, у зростаючих житлових зонах.

Налаштування безпосередньо на заводі та безпека джерел

Тендери на комунальні послуги не залишають місця для пустот в ізоляції, відхилень у провідниках або зазорів у броні. Глобальні контракти на закупівлю вимагають суворого дотримання визнаних параметрів, зокрема IEC 60502-1 і BS 5467.

наКабель Тайтонг, ми підтримуємо виконання вашого проекту за допомогою 100% індивідуальної моделі виробництва безпосередньо на заводі. Ми не проштовхуємо готові, старі товари зі складу. Натомість ми виготовляємо кожну партію 4-жильних броньованих алюмінієвих кабелів на замовлення безпосередньо відповідно до точної розрахункової кількості (BOQ) вашого проекту — калібруємо поперечний переріз провідника (від 16 мм2 до 500 мм2), товщину ізоляції, параметри броні та матеріали зовнішньої оболонки відповідно до місцевих національних стандартів електромережі.

Щоб отримати запит, зверніться до нашого відділу інженерних силових кабелів сьогодніпідтверджені звіти про типові випробування, індивідуальні розмірні креслення або експрес-заводська цінова пропозиція для вашого майбутнього тендеру на електроенергію!
