Низьковольтні багатожильні STA броньовані мідні кабелі живлення з полівінілхлоридною ізоляцією та оболонкою

0,6/1 кВ Низьковольтні багатожильні STA броньовані мідні кабелі живлення з ПВХ ізоляцією та оболонкою (CU/PVC/STA/PVC) відповідають стандарту IEC 60502-1. Виготовлений із багатожильного оголеного мідного провідника класу 2 (суцільний мідний провідник класу 1 є додатковим для розмірів менше 6 мм² за запитом), ізоляції з ПВХ, броні з подвійної сталевої стрічки (STA) і зовнішньої оболонки з ПВХ, кабель забезпечує високу стійкість до стиснення та зовнішнього механічного впливу. Цей броньований силовий кабель STA, придатний для стаціонарного встановлення, можна прокладати в прямих могильниках, кабельних траншеях і підземних каналах для промислових об’єктів, муніципального будівництва, допоміжного електропостачання залізничного транспорту та розподілу комерційних будівель. Номінальна безперервна робоча температура становить 70 ℃, з ідентифікацією сердечника згідно з правилами кольорового кодування IEC60445/HD-308-S2.

Taitong Cable, надійний китайський постачальник кабелю, який володіє 5 заводами в Китаї, постачає оптові замовлення за заводською ціною. Доступні конфігурації кількох ядер. Ми підтримуємо індивідуальні вимоги та надаємо технічну допомогу для місцевої сертифікації, обслуговуючи покупців проектів, підрядників EPC, оптових продавців і дистриб’юторів електротехніки по всьому світу.

CU/ПВХ/ПВХ-підстилка/СТА/ПВХ-0,6/1кВ

HD 603: NYBY-STA, NYBY-SWA

(Якщо потрібна відповідність стандарту HD603S1A3, чітко вкажіть це у своїх специфікаціях.)

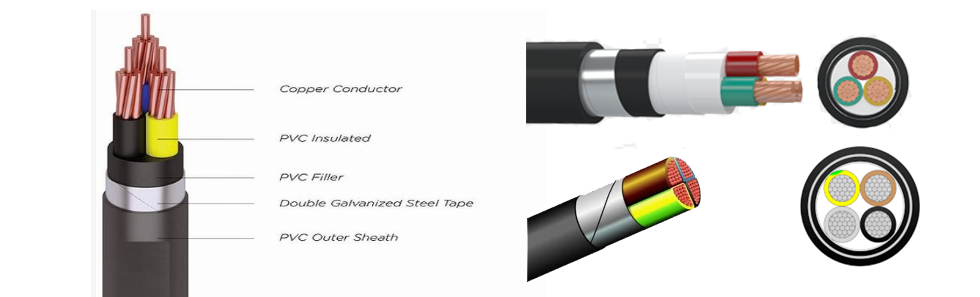

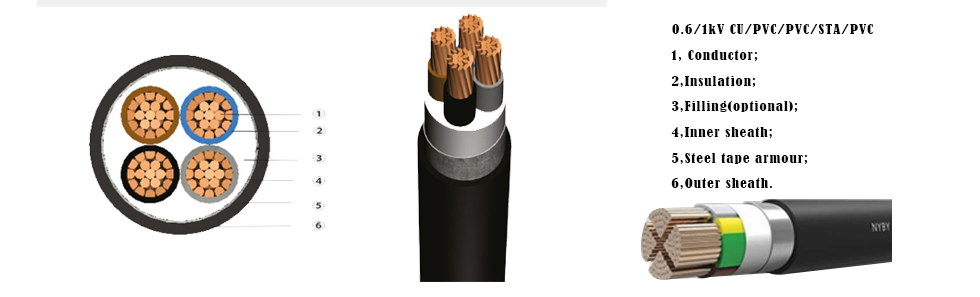

Конструкція (від внутрішньої до зовнішньої)

---

1, провідник: багатожильний простий відпалений мідний провідник класу 2 відповідно до IEC60228 (суцільний провідник класу 1 також доступний як опція).

2, Ізоляція: ізоляція PVC-A, що відповідає IEC-60502-1

3, укладені ізольовані жили з негігроскопічними наповнювачами (необов'язково)

4, постільна білизна: екструдована постільна білизна з ПВХ

5, броня: подвійна оцинкована броня із сталевої стрічки (DSTA/STA)

6, верхня оболонка: екструдована зовнішня оболонка з ПВХ, тип ST2

Застосування низьковольтних багатожильних силових кабелів 0,6/1 кВ з мідною броньованою ПВХ ізоляцією та оболонкою.

---

Цей 2-5-жильний броньований кабель живлення з мідною ПВХ ізоляцією STA (подвійною сталевою стрічкою) з низькою напругою призначений для фіксованого монтажу. Двошарова броня з оцинкованої сталевої стрічки забезпечує виняткову стійкість до роздавлювання, ударостійкість і захист від гризунів. Він широко використовується для прямого підземного прокладання, кабельних траншей, підземних каналів, тунелів і інженерних труб-галерей.

Цей броньований ПВХ-кабель LV STA забезпечує живлення промислового обладнання, муніципальної інфраструктури, підземної електромережі житлових районів, допоміжних ланцюгів залізничного транспорту, розподілу електроенергії в підвалах і електропередачі на відкритому повітрі. (Не підходить для встановлення під великим навантаженням на розтяг).

Колір ізоляції жил: Ідентифікація відповідно до HD 308 S2. Зелений/жовтий для захисного провідника відповідно до IEC 60445. (Див. малюнок нижче)

---

Кольори ізоляції та зовнішньої оболонки доступні на замовлення

Основні переваги низьковольтних мідних ПВХ-ізоляційних ПВХ-підкладок Подвійна сталева стрічка Броньовані ПВХ-оболонкою кабелі живлення (600/1000 В)

---

1, Механічний захист: броня зі сталевої стрічки (STA) запобігає пошкодженню від розчавлення, ударів або гризунів.

2, фіксована стабільність: багатожильна мідна конструкція ефективно справляється зі стабільними безперервними навантаженнями низької напруги.

3, Стійкість до навколишнього середовища: зовнішня оболонка з ПВХ стійка до вологи, атмосферних впливів і помірного хімічного впливу під час використання на вулиці

Технічні характеристики 0,6/1 кВ багатожильних кабелів живлення з Cu PVC STA PVC

---

Конструкції, доступні на замовлення для низьковольтних багатожильних STA-броньованих мідних кабелів живлення з ПВХ-ізоляцією та оболонкою

---

Конструкція основного шару:

мідний провідник + ізоляція ПВХ-А + підкладка + броня зі сталевої стрічки STA + зовнішня оболонка

Примітка. Магнітні поля всередині багатожильних кабелів протидіють одне одному, тому сильного нагрівання вихровими струмами не буде, що робить броню зі сталевої стрічки STA добре придатною для багатожильних компоновок.

Варіанти зовнішньої оболонки (на вибір)

1, оболонка ST2-PVC (заводська стандартна опція, для розміщення всередині приміщень, кабельних траншей і звичайних будівель)

2, поліетиленова оболонка ST7-PE: призначена для прямого поховання в дикій природі, у вологому ґрунті та на відкритому повітрі, має водонепроникність, стійкість до старіння та низьких температур

3, ST8-LSZH малодимна оболонка з нульовим вмістом галогенів: застосовується в переповнених громадських місцях, таких як тунелі, метро та торгові центри

Повні позначення конструкції

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Варіанти заміни броні

1, броня зі сталевої стрічки STA (стандартна, добре витримує навантаження на стиск для підземного поховання)

2, тонка броня зі сталевого дроту SWA для сценаріїв, що вимагають стійкості як до стиснення, так і до розтягування

3, Надміцна товста броня із сталевого дроту для важких умов укладання з високою напругою

4, броня з алюмінієвого дроту AWA для легких і стійких до корозії вимог

Налаштування типу провідника

1, суцільний мідний провідник класу 1 для стаціонарного встановлення

2, ущільнений багатожильний мідний провідник класу 2 (загальний заводський стандарт)

3, гнучкий мідний багатожильний провідник класу 5 для проводки обладнання, що часто згинається

4, додатковий алюмінієвий провідник

Оновлення ізоляційного матеріалу

1, ізоляція PVC-A (базова версія, з тривалою робочою температурою 70 ℃)

2, ізоляція із зшитого поліетилену XLPE (номінальна робоча температура 90 ℃ і більш висока пропускна здатність)

Внутрішня підстилка, що налаштовується

1, стандартна постільна білизна приймає матеріал ПВХ;

2, підстилка PE або LSZH доступна відповідно до матеріалу зовнішньої оболонки.

Додатковий електромагнітний екрануючий шар

Додатковий екран із мідної стрічки, встановлений між ізоляцією та підстилкою для блокування промислових електромагнітних перешкод від інверторів і пристроїв керування.

Приклад: Cu/PVC-Shield/STA/PE

Багатоядерні комбіновані макети

2-ядерні, 3-ядерні, 4-ядерні, 5-ядерні, 3+1 ядра, 3+2 ядра, 4+1 ядра конфігурації

Спеціально модифікована функціональна зовнішня оболонка

Виготовлена ​​на замовлення оболонка для вогнестійких, вогнестійких, УФ-стійких, маслостійких, антитермітних, морозостійких і антикорозійних характеристик

Причини масового замовлення кабелів у Taitong Cable?

---

Будучи великим китайським виробником проводів і кабелів, компанія Taitong Cable поставляє кабельні матеріали для відомих великомасштабних проектів і створила довгострокові надійні партнерські відносини з 2002 року. Ми накопичили багатий досвід у міжнародній торгівлі, орієнтованій на зарубіжну компанію, і в послугах закупівель масових замовлень. Підтримуючи п’ять незалежних виробничих підприємств і понад 30 філій у різних регіонах, ми постачаємо кабельні товари преміум-класу та продумані комплексні послуги для покупців у всьому світі.

Наша фабрика отримала повний набір авторитетних сертифікатів, включаючи сертифікати управління якістю ISO-9001, управління навколишнім середовищем ISO-14001, сертифікати безпеки та гігієни праці ISO-45001, відповідність CE та схвалення типових випробувань третьої сторони. Усі наші кабелі суворо відповідають міжнародним специфікаціям IEC, HD, VDE та іншим регіональним стандартам.

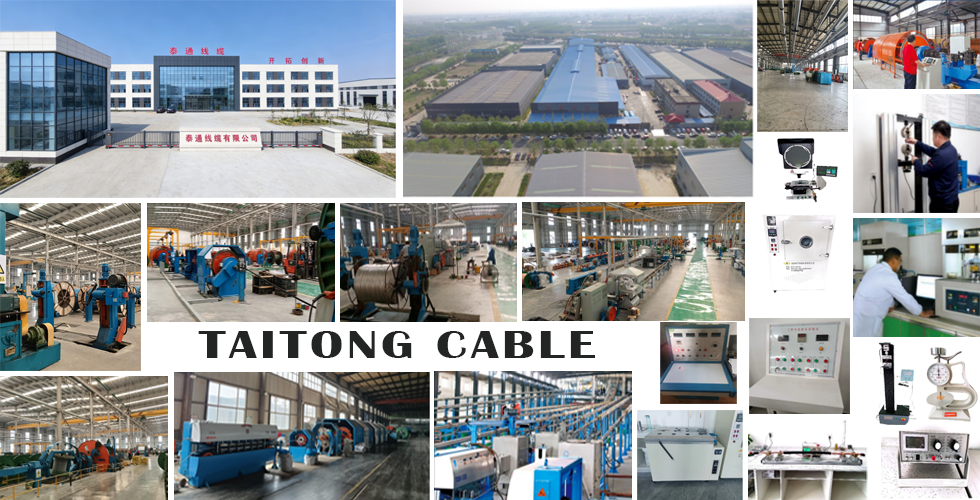

Маючи надійні виробничі потужності, ми гарантуємо швидку підготовку запасів для всесвітніх енергетичних проектів, будівництва заводів, розвитку житлових зон, муніципальної та цивільної інфраструктури та великих складських приміщень. Наші кабелі повної серії з номінальною напругою нижче 35 кВ відповідають вимогам міжнародних стандартів. Низьковольтні багатожильні STA броньовані мідні кабелі живлення з ПВХ-ізоляцією та оболонкою, включаючи серію NYBY, є одними з наших флагманських продуктів для масових закупівель. Завдяки досвідченим командам продажів і міцній промисловій потужності ми є вашим надійним довгостроковим постачальником для закупівель великих обсягів кабелю.
