Чому мідні силові кабелі середнього напруги забезпечують надійність мережі

Резюме: Оскільки сучасна важка промисловість та міська інфраструктура розширюються, мережі середньої напруги вимагають безпрецедентної стабільності передачі.Силові кабелі середньої напруги від 6/10 кВ до 26/35 кВслужать життєво важливими артеріями високого електричного навантаження. У цій статті аналізуються критичні структурні рівні, інженерні переваги та суворі стандарти випробувань мідних кабелів середньої напруги, спрямовуючи менеджерів із закупівель інфраструктури до довгострокової безпеки мережі.

Зміст

1. Вступ

2. Структурні шари кабелів середнього напруги від 6/10 кВ до 26/35 кВ

3. Чому мідні провідники найкращі в системах середньої напруги

4. Усунення підземних ризиків: захист і броня

5. Технічна відповідність і заводське налаштування

вступ

Експлуатація електромереж у діапазоні середньої напруги від 6 кВ до 35 кВ створює значні електричні навантаження, які стандартні лінії низької напруги не можуть витримати. При таких високих потенціалах будь-яка структурна нерегулярність може призвести до катастрофічних часткових розрядів. Щоб гарантувати безперервну безперебійну роботу муніципальних підстанцій і великих виробничих зон, інженери-консультанти постійно специфікують рішення середньої напруги з мідним сердечником для важких умов експлуатації.

Як міжнародно визнаний виробник,Кабель Тайтонгвикористовує вдосконалені виробничі лінії вулканізації контактної мережі для доставки силових кабелів від 6/10 кВ до 26/35 кВ, які перевищують глобальні запаси безпеки мережі, забезпечуючи високоефективні варіанти розподілу для тендерів важкої промисловості.

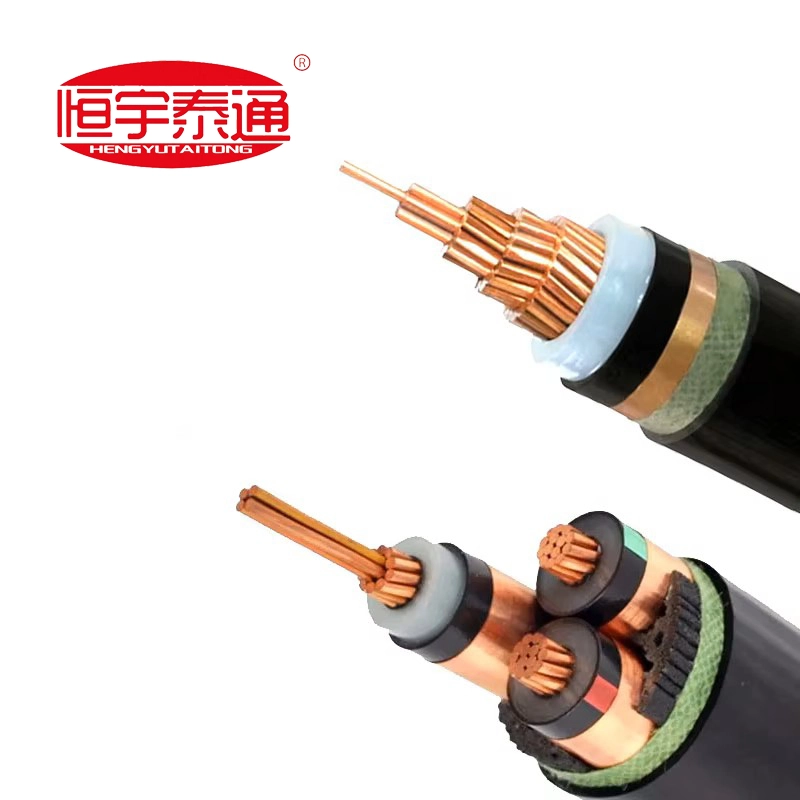

Структурні шари кабелів середньої напруги від 6/10 кВ до 26/35 кВ

На відміну від низьковольтної проводки, кабелі середньої напруги вимагають складного потрійного екструзійного шару для однорідності інтенсивного внутрішнього електричного поля. Інженерна конструкція включає в себе кілька зон високої точності виготовлення:

Диригент: Високочиста багатожильна мідь (клас 2), що забезпечує максимальну провідність і мінімальний діаметр.

Внутрішній напівпровідниковий екран: Гладкий напівпровідниковий шар, екструдований безпосередньо на провідник для усунення концентрації електричних навантажень.

XLPE ізоляція: Надзвичайно чистий зшитий поліетилен, який витримує навантаження під високою напругою до 90°C безперервної роботи.

Зовнішній ізоляційний щит: напівпровідниковий шар, який знімається або зв’язаний, який уніфікує радіальні електричні поля.

Металевий екрануючий шар: Спірально намотані високопровідні мідні стрічки або мідні дроти, призначені для безпечного перенесення ємнісних зарядних струмів і струмів замикання на землю.

Зовнішня захисна оболонка: Міцна, стійка до погодних умов оболонка з ПВХ або поліетилену високої щільності, призначена для ізоляції металевого екрану від ґрунтової вологи.

Чому мідні провідники найкращі в системах середньої напруги

У той час як алюміній домінує в місцевих лініях низької напруги через низькі початкові витрати, мідь високої чистоти є беззаперечним стандартом для розподілу критичної середньої напруги від 6 кВ до 35 кВ з кількох ключових причин:

1. Чудова пропускна здатність: Мідь забезпечує значно нижчий електричний опір, ніж алюміній, що дозволяє одножильним або трижильним установкам передавати масивні блоки енергії через більш тісні підземні канали.

2. Мінімізація падіння напруги: Необхідні для тривалих промислових циклів, мідні сердечники значно зменшують втрати на нагрівання лінії передачі на розширених регіональних прольотах.

3. Висока механічна міцність на розрив: Мідь може витримувати надзвичайну напругу при розтягуванні під час прокладки складних траншей або установок глибокого направленого буріння, усуваючи ризик розтягування керна.

Усунення підземних ризиків: захист і броня

Найпоширенішою загрозою для підземних ланцюгів середньої напруги є водне дерево — явище, коли мікропорожнини в дешевій ізоляції в поєднанні з вологою з часом повільно руйнують кабель.

Кабель Тайтонгусуває цей ризик завдяки використанню ультрачистих композиційних матеріалів і найсучаснішої технології потрійної спільної екструзії. Екранування з мідної стрічки, що перекривається, у поєднанні з додатковою сталевою дротяною бронею (SWA) або подвійною сталевою стрічковою бронею (DSTA) утворює подвійний бар’єр. Цей бар’єр повністю запобігає тиску підземних порід, проникненню вологи та деградації гризунів, подовжуючи очікуваний термін експлуатації понад 30 років.

Технічна відповідність і заводське налаштування

Глобальні інфраструктурні тендери не залишають можливості для компромісів. Системи середньої напруги вимагають бездоганного виконання конструкції, підтвердженого суворими сертифікатами типових випробувань.

наКабель Тайтонг, ми не керуємо загальним розрахунковим центром масових запасів. Кожна партія одножильних і трижильних кабелів середньої напруги, працюючи на 100% заводській індивідуальній моделі виробництва, розробляється безпосередньо відповідно до конкретних розрахунків обсягів (BOQ) вашого проекту, вимог до системи відстеження та локалізованих екологічних специфікацій.

Зверніться до нашого технічного відділу середньої напруги сьогодніотримати доступ до заводських технічних каталогів, таблиць поперечних перерізів або отримати швидку, готову до контракту оцінку вартості для вашого тендеру на регіональну мережеву інфраструктуру!
