Чому екрановані кабелі управління запобігають електромагнітним перешкодам

Резюме:На автоматизованих виробничих підприємствах, електростанціях і комплексних обробних підприємствах лінії керування проходять поруч із потужними лініями електропередач, створюючи інтенсивні електромагнітні поля.Екрановані контрольні кабелі захисту від перешкодслужать надійною нервовою системою цих операцій. У цій статті розглядається багатошарова архітектура матеріалу, механізми придушення електромагнітних перешкод (EMI) і переваги екранування, які роблять контрольні кабелі преміум-класу критичними для сучасної промислової автоматизації.

Зміст

вступ

Структурна анатомія екранованих протиперешкодних кабелів керування

Чому плетене екранування життєво важливо проти промислового шуму

Критичні сценарії застосування в автоматизованому проектуванні

Безпосередня відповідність заводу та індивідуальне замовлення

вступ

Оскільки промислові підприємства інтегрують розумніші автоматизовані системи, щільність електронного обладнання зростає експоненціально. Це середовище з високою щільністю створює величезну кількість електромагнітних перешкод (EMI) і радіочастотних перешкод (RFI). Без відповідного екранування сигнали керування низькою напругою, що надсилаються до програмованих логічних контролерів (PLC), датчиків і виконавчих механізмів, можуть легко пошкодитися, що призведе до помилкових показань машини, системних помилок або небезпечних аварійних відключень.

Щоб захистити важливі автоматизовані сигнали,Кабель Тайтонгвиробляє надміцні екрановані контрольні кабелі захисту від перешкод. Поєднуючи дуже гнучкі провідники з щільним металевим екрануванням, ці лінії керування забезпечують бездоганну доставку сигналу в промислових зонах із серйозними збоями в усьому світі.

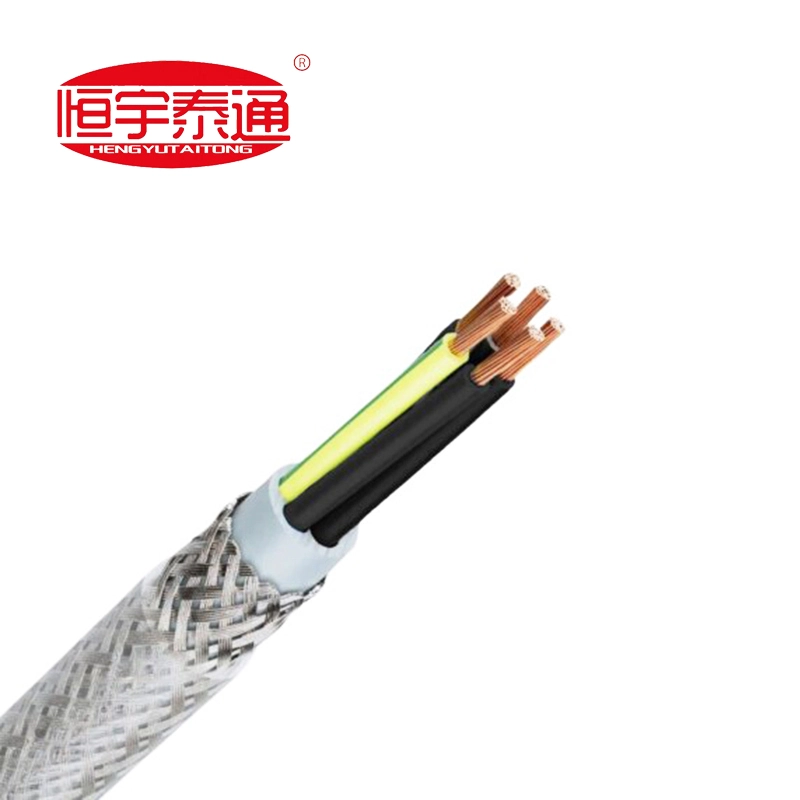

Структурна анатомія екранованих протиперешкодних кабелів керування

Внутрішня конфігурація стандартного кабелю керування розроблена пошарово, щоб відокремити зовнішній шум від внутрішніх мідних провідників:

Мідні провідники високої чистоти: складається з багатожильних тонкожильних простих мідних проводів, що забезпечує максимальну електропровідність і чудову гнучкість для щільного прокладання всередині панелей керування.

Ізоляція з кольоровим кодуванням: Ізоляційна суміш преміум-класу з ПВХ або зшитого поліетилену з чітким кодуванням кольорів (включаючи стандартний зелений/жовтий дріт заземлення) для простої ідентифікації клем і безпеки під час встановлення.

Внутрішня підстилка / шар оболонки: гладка полімерна оболонка або екструдований шар, який щільно зв’язує скручені серцевини разом і утворює захисну подушку для верхнього екрану.

Плетений металевий екран із високим покриттям: Щільне переплетіння з лудженого мідного або сталевого дроту, яке огортає внутрішні жили, діючи як непроникний електромагнітний бар’єр.

Вогнезахисна зовнішня оболонка: Міцна оболонка з ПВХ розроблена для захисту від бризок масла, відстеження вологи, стирання та поширення полум’я у відкритих кабельних лотках.

Чому плетене екранування життєво важливо проти промислового шуму

У той час як неекрановані дроти керування добре працюють у базових електричних контурах, автоматизовані промислові концентратори вимагають плетених екранів із високим рівнем покриття з трьох основних причин продуктивності:

1. Всебічне поглинання EMI та RFI: Металева коса діє як клітка Фарадея. Він перехоплює випромінювані електромагнітні хвилі від навколишніх великих двигунів, трансформаторів і високовольтних кабелів живлення, безпечно відводячи блукаючі струми на землю, перш ніж вони порушать сигнали внутрішнього сердечника.

2. Чудова гнучка міцність: На відміну від статичних екранів з алюмінієвої фольги, які можуть легко порватися або тріснути під час багаторазового згинання всередині динамічного обладнання, плетена металева оплетка зберігає 100% структурну цілісність екранування навіть за постійного механічного згинання та скручування.

3. Запобігання перехресним розмовам: У багатожильних каналах керування високочастотні струми в одному дроті можуть витікати в сусідні контури. Точне обплетення ізолює окремі групи кабелів, забезпечуючи чисті незалежні потоки даних.

Критичні сценарії застосування в автоматизованому проектуванні

Завдяки своїй надійності захисту від перешкод екрановані кабелі керування мають суворі вимоги в тендерах на точну інфраструктуру:

Автоматизовані складальні та роботизовані лінії: З’єднання центральних пультів керування ПЛК з автоматизованими робототехнічними манжетами та складальними конвеєрами, які потребують безперервних циклів команд.

Панелі управління та реле підстанції: З’єднання вимірювальних приладів, захисних реле та елементів керування комутаційними пристроями в середовищах високої напруги.

Нафтохімічні та переробні заводи: Передача делікатних показань датчика температури, тиску та витратоміра через довгі внутрішні та зовнішні кабельні лінії.

ОВК та управління будівлею: Проведення безпечних контурів керування з низьким рівнем шуму через комерційні багатоповерхівки для керування автоматизованою вентиляцією, ліфтами та архітектурою безпеки.

Безпосередня відповідність заводу та індивідуальне замовлення

Точні вимірювальні прилади забезпечують нульовий запас для дисбалансу імпедансу або екрануючих проміжків. Контракти про промислові закупівлі передбачають точну відповідність суворим стандартам якості, таким як IEC 60227 або регіональним промисловим нормам.

наКабель Тайтонг, ми відмовляємося від жорстких систем очищення запасів масового виробництва на користь 100% індивідуальної моделі виробництва безпосередньо на заводі. Ми розуміємо, що кожна установка автоматизації вимагає унікальної кількості жил, спеціального заземлення та спеціальних ізоляційних властивостей. Ми виготовляємо кожну партію контрольних кабелів безпосередньо відповідно до конкретної технічної документації (BOQ) вашого проекту, калібруючи розміри жил, коефіцієнти покриття екрану та склади оболонки відповідно до вашого електричного середовища.

Зв’яжіться з нашою групою інженерів приладобудування сьогодніщоб запросити перевірені технічні креслення, нестандартні макети основної компонування або отримати експрес-кошторис прямої заводської ціни для вашого майбутнього тендеру на проект!
