Чому кабелі низьковольтного живлення 1 кВ необхідні для мереж

Резюме: У вторинних мережах розподілу електроенергії, комерційних комплексах і локальних промислових зонах лінії низької напруги утворюють кінцевий, найважливіший зв’язок із кінцевими споживачами.Розподільні кабелі низької напруги на 1 кВ і нижче служать основними каналами для цих мереж. У цій статті розглядається внутрішня багатожильна механіка, матеріальні переваги та архітектури безпеки стандартних броньованих алюмінієвих кабелів 0,6/1 кВ, допомагаючи керівникам проектів максимізувати ефективність їх електромережі.

Зміст

вступ

Структурна інженерія 5-жильних силових кабелів 0,6/1 кВ

Стратегічна економічна вигода алюмінію в низьковольтних мережах

Необхідність 5-ядерних систем на сучасних енергетичних тендерах

Відповідність вимогам безпосередньо на заводі та пошук проекту

вступ

Перехід від підстанцій середньої напруги до локальних споживчих мереж вимагає неймовірно стабільних вторинних розподільних кабелів. Працюючи при напрузі 1 кВ і нижче, ці схеми повинні постійно керувати коливаннями профілів навантаження, однофазними дисбалансами та зовнішніми фізичними перешкодами заземлення. Щоб впоратися з цими вимогами без роздування бюджетів муніципальних будівель, консультанти з електрики широко покладаються на броньовані алюмінієві кабелі.

Створено саме для тривалої стабільності,Кабель Тайтонг виробляє низьковольтні розподільні кабелі преміум-класу 0,6/1кВ. Використовуючи спеціалізовані технології ущільнення та багатоядерного скручування, наші лінії пропонують ідеальне поєднання механічної стійкості та електричної надійності для глобальних розробок комунального господарства.

Структурна інженерія 5-жильних силових кабелів 0,6/1 кВ

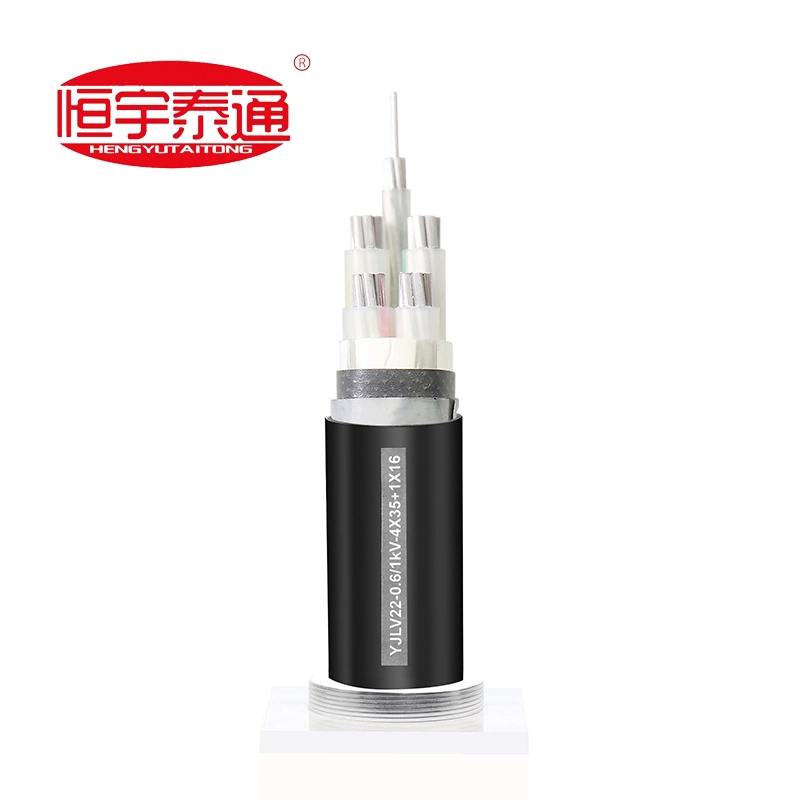

Дивлячись на стандартні конфігурації, такі як YJLV22-0,6/1kV, поперечний переріз кабелю показує вдосконалену багатошарову захисну систему, створену для прямого закопування або монтажу в канал:

Ущільнені алюмінієві провідники:Виготовлений з алюмінію високої чистоти для максимізації електричних поперечних перерізів, усуваючи повітряні проміжки в сердечнику.

Ізоляція із зшитого поліетилену (XLPE):Забезпечує високу діелектричну ізоляцію та дозволяє жилам безпечно працювати при безперервних температурах до 90°C.

Внутрішня підстилка та наповнювачі:Негігроскопічні поліпропіленові матеріали, які зберігають багатоядерну структуру ідеально круглою та структурно збалансованою.

Броня з подвійної сталевої стрічки (DSTA):Металеві стрічки, що перекриваються, щільно загорнуті під зовнішню оболонку, забезпечуючи міцну стійкість до підземних навантажень, що роздавлюють, і ударів лопати під час земляних робіт.

Надміцна зовнішня куртка з ПВХ:Забезпечує вдосконалений шар відстеження навколишнього середовища, який протистоїть кислотам ґрунту, проникненню вологи та абразивному зносу.

Стратегічна економічна вигода алюмінію в низьковольтних мережах

Для розгалужених регіональних вторинних мереж використання мідних сердечників може призвести до стрімкого зростання бюджетів закупівель. Сучасні низьковольтні системи вибирають ущільнені алюмінієві провідники з двох важливих причин:

1. Значна економія бюджету:Закупівля алюмінієвого сердечника за своєю суттю скорочує витрати на матеріали до 40% порівняно з дуже нестабільними мідними альтернативами, що дозволяє підрядникам розширювати площу мережі в межах суворих фінансових обмежень.

2. Спрощена робота на сайті:Легкість алюмінієвих жил полегшує протягування цих багатожильних кабелів крізь звивисті підземні канали або прокладку в глибоких траншеях, мінімізуючи втому екіпажу та час монтажу.

Необхідність 5-ядерних систем на сучасних енергетичних тендерах

Міжнародні будівельні норми та специфікації електромереж часто вимагають5-жильна кабельна архітектура(наприклад, 3 фази + 1 нейтральна жила + 1 спеціальна жила заземлення) порівняно зі старішими 4-жильними конструкціями:

Покращена гармонічна обробка:Сучасні комерційні зони оснащені нелінійними навантаженнями, які повертають високі гармонічні струми через нейтральну лінію. Наші спеціальні нейтральні конфігурації сердечника запобігають тепловим перевантаженням.

Бездоганне заземлення при несправності:Вбудований окремий заземлюючий сердечник (PE) забезпечує миттєвий шлях із низьким опором до землі. Це гарантує миттєве спрацьовування автоматичних вимикачів під час несправності, захищаючи наступне обладнання та персонал від небезпечної напруги дотику.

Відповідність вимогам безпосередньо на заводі та пошук проекту

Проекти розширення вторинної електромережі не залишають нульового резерву на помилки встановлення чи дефекти виробництва. Низьковольтна інфраструктура вимагає точного технічного узгодження зIEC 60502-1міжнародні стандартні протоколи.

наКабель Тайтонг, ми дотримуємося суворої 100% індивідуальної моделі виробництва безпосередньо на заводі. Ми не розчищаємо старі, загальні складські запаси. Натомість кожна партія низьковольтних розподільних кабелів спеціально екструдується відповідно до ваших точних проектних розрахунків (BOQ), забезпечуючи визначені кроки поперечного перерізу (наприклад, 4✖35 + 1✖16 мм2), спеціалізовані кольори відстеження оболонки та точну відповідність місцевим електричним постановам.

Зв’яжіться з нашим підрозділом низьковольтної техніки сьогодніщоб отримати авторизовані каталоги типових випробувань, креслення поперечних перерізів або отримати готову до контракту матрицю заводських цін для вашого майбутнього тендеру!
